Dezember 2024: Neuerungen in Onshape

13. Dezember 2024

Part Studios

Kurven Annäherung

Das Annähern – Werkzeug des Features „Kurve bearbeiten“ steht nun auch in anderen Werkzeugen zur Kurvenerstellung zur Verfügung: 3D-Anpassungsspline, projizierte Kurve, zusammengesetzte Kurve, Schnittkurve und Versatzkurve. Diese Kurventypen erzeugen aufgrund ihrer Geometrieeingaben oft komplexe oder unruhige Kurven. Mit der Option „Annähern“ können die Ergebnisse geglättet werden, ohne dass eine nachträgliches „Kurve bearbeiten“ hinzugefügt werden muss.

Onshape Kurven annäherung

Begrenzungsflächen & Übergange (Loft) – Endbedingungen

Die Start- und Endbedingungen von Begrenzungsflächen- und Übergangs- (Loft-) Features können nun mit einer Richtung gesteuert werden, die durch eine Auswahl wie eine Linie, Ebene oder einen Verbindungspunkt (Mate Connector) festgelegt werden kann.

Umschließen – Boolesche Optionen

Die Funktion „Umschließen“ enthält nun alle standardmäßigen booleschen Operationen: Neu, Hinzufügen, Entfernen, Überschneiden. Diese Verbesserung ermöglicht vielfältigere geometrische Ergebnisse mit weniger Features, während die ID des ursprünglichen Teils beibehalten wird.

Umschließen – Boolesche Optionen

Blechmodell fertigstellen

Mehrere aktive Blechteile können nun mit einer einzigen Funktion „Blechmodell fertigstellen“ bearbeitet werden. Das Hinzufügen eines „Blech fertigstellen“-Features ist nicht zwingend erforderlich; sie wird nur benötigt, wenn weitere Nachbearbeitungsoperationen wie das Verschweißen von Ecken hinzugefügt werden sollen.

Baugruppen

Flexible Muster

Gemusterte Unterbaugruppen werden nicht mehr als starr betrachtet. Die Verknüpfungen in der Ausgangsunterbaugruppe bewegen sich wie erwartet und erlauben Bewegungen, während die gemusterten Instanzen der Ausgangsunterbaugruppe folgen. Diese Verbesserung ermöglicht auch, dass benannte Positionen von Unterbaugruppen und Muster gemeinsam genutzt werden können.

Onshape Flexible Muster

Verhalten bei Unterdrücken

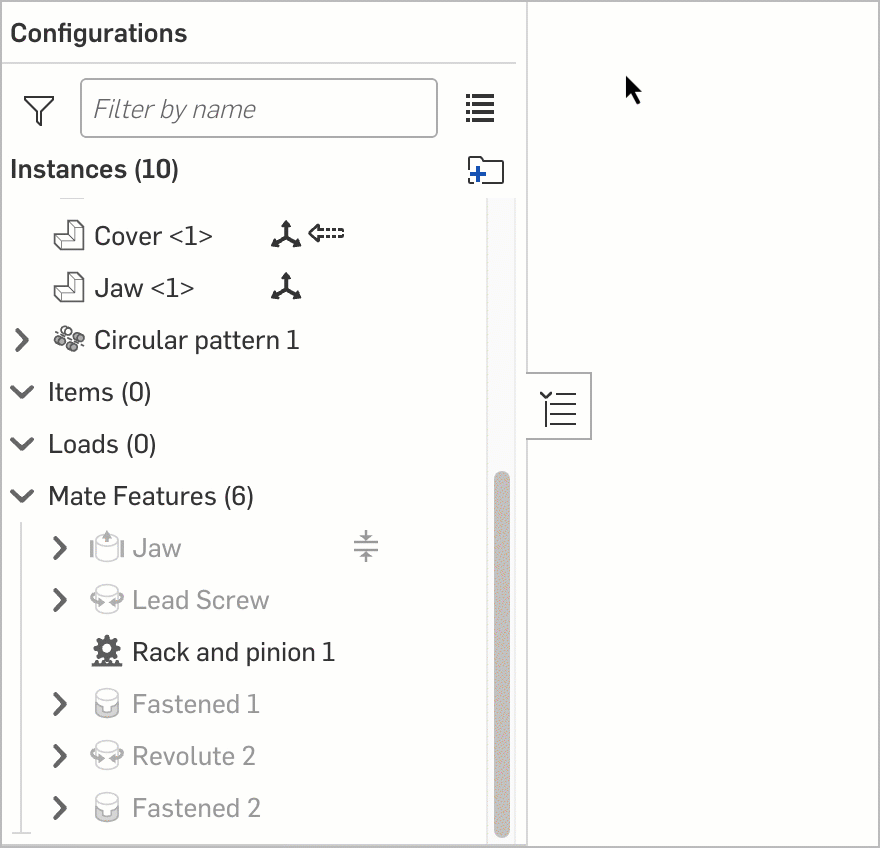

Muster- und Replizieren-Features übernehmen nun den Unterdrückungsstatus der Ausgangsinstanz in Baugruppen. Dies verhindert Fehler und vereinfacht Konfigurationstabellen.

Onshape Unterdrücken Feature

Zeichnungen

Bezugspunkte bei Bohrungsbeschriftungen

Bezugspunktsymbole können nun an jeden Abschnitt einer Führungslinie für Bohrungsbeschriftungen angefügt werden.

Dokumente

Strukturansicht

Die Strukturansicht enthält nun die neuesten freigegebenen Zeichnungen, die mit jeder Baugruppe, Unterbaugruppe und jedem Teil verknüpft sind. Dadurch wird die vollständige Struktur sowie die gesamte Versionshistorie Ihrer Konstruktionen detailliert dargestellt.

Onshape Strukturansicht

Version erstellen – Tastenkürzel

Versionen definieren eine Ausgangsbasis oder einen Referenzpunkt zu einem bestimmten Zeitpunkt, um die neuesten Konstruktionsänderungen zu propagieren oder Alternativen zu erkunden. Um diesen Prozess zu beschleunigen, kann nun eine benutzerdefinierte Tastenkombination für das Erstellen einer neuen Version zugewiesen werden.

Drehung mit Pfeiltasten

Die Tastenkürzel für Drehungen sind jetzt konsistent mit den groben/präzisen Modifikatoren zum Ändern von Werten in Features. Der neue Modifikator für grobe Drehungen dreht den Bildschirm um 90 Grad.

Render Studio

Darstellungen

Importieren

Darstellungen aus anderen Render Studios können in das aktuelle Render Studio importiert werden, wobei entweder bestehende Darstellungen hinzugefügt oder ersetzt werden können. Auf diese Weise kann eine benutzerdefinierte Bibliothek von Darstellungen in einem gemeinsamen Dokument erstellt und wiederverwendet werden, um Zeit zu sparen und Konsistenz zwischen Projekten zu gewährleisten.

Favoriten

Häufig verwendete Bibliothek-Darstellungen können nun in einem Favoriten-Ordner gespeichert werden, um schnellen Zugriff zu ermöglichen. Unternehmensadministratoren können Bibliothek-Darstellungen zu einem gemeinsamen, unternehmensweiten Favoriten-Ordner hinzufügen.

Miniaturansichten

Darstellungen in der Szenenliste zeigen nun eine Miniaturansicht, was die Identifizierung jeder Darstellung erleichtert.

Onshape Render Studio Neuerung

Freigabe Management

Zeichnungen zum Arbeitsbereich hinzufügen

Zeichnungen, die mit Teilen oder Baugruppen im aktuell aktiven Arbeitsbereich verknüpft sind, können nun einem Freigabekandidaten hinzugefügt werden.

Onshape Freigabe Kandidat

Onshape Enterprise

Lokalisierte Analyseberichte

Zusätzliche Berichtsfelder in Onshape Enterprise werden jetzt in allen derzeit unterstützten Sprachen angezeigt.

Onshape Enterprise - Analyseberichte

Onshape Education Enterprise

Freigabe einschränken

Klassenzuweisungen beinhalten nun die Option, es den Schülern zu untersagen, ihre Arbeiten mit anderen Personen außer dem Lehrer zu teilen.

Onshape Education Enterprise
