Oberflächen

In Onshape gibt es einzigartige Funktionen zum Erstellen von Kurven sowie neue Ansätze zum Definieren von Flächen. Die Oberflächenfeatures sind zum Teil in bestehende Features integriert, einzelne spezielle, sind aber auch explizit vorhanden.

Auf diese Weise bleibt die Werkzeugleiste aufgeräumt und übersichtlich. Onshape verfügt außerdem über umfangreiche Werkzeuge zur Kurven- und Flächenanalyse, um deren Krümmung zu bewerten.

Mögliche Konstruktionsfehler lassen sich so frühzeitig erkennen und beheben.

Onshape verfügt über eine intuitive Benutzeroberfläche, die es dem Benutzer ermöglicht, schnell und einfach neue Flächen zu erstellen.

In manchen Situationen müssen Flächen zusammengefügt oder geschnitten werden.

Onshape bietet für diese Aufgabe mit booleschen Funktionen ein Werkzeug, das mittels Vereinigung oder Subtraktion Flächen zusammenfügt oder anhand eines Volumenkörpers schneidet.

Um den idealen Verlauf von Krümmungen zu beurteilen, stellt Onshape entsprechende Visualisierungswerkzeuge zur Verfügung.

Diese helfen Benutzern zu erkennen, wie Oberflächen ineinander übergehen, und heben potenzielle Fehler an einem Modell hervor.

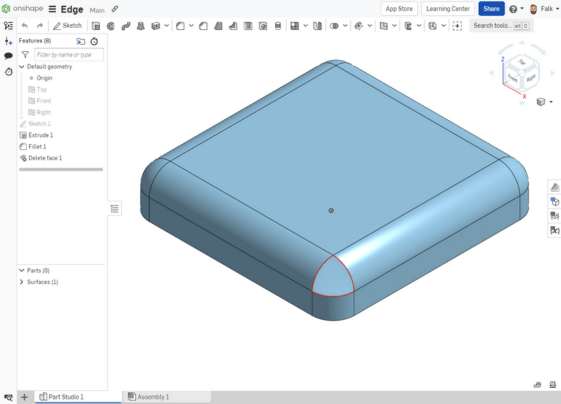

Lückenhafte Oberflächenkörper können nicht in einen Volumenkörper umgewandelt werden. Allerdings lassen sich solche Lücken nicht immer einfach visualisieren.

Onshape bietet hier eine Funktion, die es dem Benutzer ermöglicht, Lücken sichtbar zu machen. Dies ist insbesondere bei importierten Modellen hilfreich, um entsprechende Flächenfehler zu identifizieren und zu beheben.
