ONSHAPE | VIEL MEHR ALS NUR CAD

Strukturierte & detaillierte Baugruppen

Beschleunigen Sie Ihre Entwicklungsprozesse und erstellen Sie gut strukturierte, detaillierte Baugruppen mit Bauteilen aus den im System integrierten Bibliotheken sowie mit Bauteilen, die aus anderen Dokumenten verlinkt sind. Bearbeiten Sie Baugruppenkonstruktionen mit der Top-Down-Methode und profitieren Sie von Funktionen wie einer automatischen Größenanpassung der Bibliotheksteile, die sich einfach einfügen lassen.

Verknüpfte Dokumente

Erstellen Sie Baugruppen aus bereits vorhandenen Unterbaugruppen, Bauteilen, Oberflächen und Skizzen, indem Sie diese aus anderen Dokumenten verlinken – spezifisch mit einer bestimmten Version oder Revision der Komponente. Mit Hilfe der Funktion „verknüpfte Dokumente“ lassen sich in Ihrem Unternehmen verwendete Standardteile oder zugelassene Bauteile von Zulieferern schnell mit allen Konstruktionsteams teilen. Liegt eine aktuellere Version oder Revision vor, erscheinen in einem verknüpften Dokument entsprechende Hinweise. Der Konstrukteur kann dann selbst entscheiden, ob er die Aktualisierung übernehmen möchte.

Onshape OnCAD - Baugruppen (1)

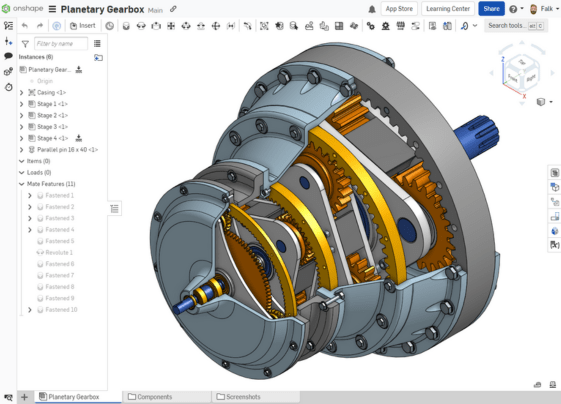

Onshape OnCAD - Baugruppen (2)

Verknüpfungen

Verringern Sie den für die Entwicklung komplexer Baugruppen erforderlichen Arbeits- und Zeitaufwand, indem Sie mit einer einzigen Verknüpfung auf oberster Ebene Positionsbeziehungen oder komplexe kinematische Beziehungen erfassen. Sie können Beziehungen zwischen Verknüpfungen einfach hinzufügen, um Zahnräder, Schrauben, Zahnstangen, Ritzel, Nocken und lineare Bewegungseigenschaften zu erstellen. Positionierungen, Versätze, Bewegungsgrenzen und Animationen lassen sich auf diese Weise präzise definieren. Zudem können Sie Bauteile als regelmäßiges Muster mit inkrementellen Abständen oder mit der geometrischen Formerkennung wiederholen.

Konstruktion im Kontext

Entwerfen Sie in Onshape Bauteile im Kontext der übergeordneten Baugruppe und behalten Sie alle Aktualisierungen sicher im Griff. Bei diesem Konstruktionsansatz wird ein Snapshot der aktuellen Baugruppe erstellt. Die Besonderheit: Jedes Bauteil in der Baugruppe kann so mit einem anderen Bauteil referenziert werden. Beispielsweise lassen sich bewegliche Teile während eines Bewegungsablaufs zu anderen Teilen in Beziehung setzen, um den korrekten Sitz und die richtigen Abstände sicherzustellen. Da alle Referenzierungen erhalten bleiben, können Sie sehr einfach einschätzen, wie sich eine Änderung an einem Bauteil auf die Konstruktion auswirkt.

Onshape OnCAD - Baugruppen (3)
Onshape OnCAD - Baugruppen - Normteile

Normteile, Normalien & Standardbauteile

Onshape besitzt eine Bibliothek mit Normteilen, Normalien und Standardteilen, die Sie nahtlos in Ihre Konstruktionen einfügen können. Für die Erstellung von Stücklisten mit korrekten Informationen ergänzen Sie einfach jedes Verbindungselement um eigene Metadaten. Die Verbindungselemente werden automatisch auf die Größe der ausgewählten Bohrung abgestimmt und an der richtigen Stelle eingefügt. Größere Mengen von Verbindungselementen können Sie im Handumdrehen erstellen oder zu vorhandenen Stapeln hinzufügen, deren Positionen dann automatisch angepasst werden

Mit Onshape haben Sie alles, was Sie brauchen, um das bestmögliche Produkt auf den Markt zu bringen, bevor es Ihre Mitbewerber tun!

Darum kann Onshape auch für Ihr Unternehmen das zukünftige System Ihrer Produktentwicklung sein:

  • 100% Fokus auf Produktentwicklung

  • Minimaler IT-Aufwand

  • Echtzeit-Datenmanagement
